В нашем предложении мы используем понятие "Умная розетка". Что мы подразумевает под ним?

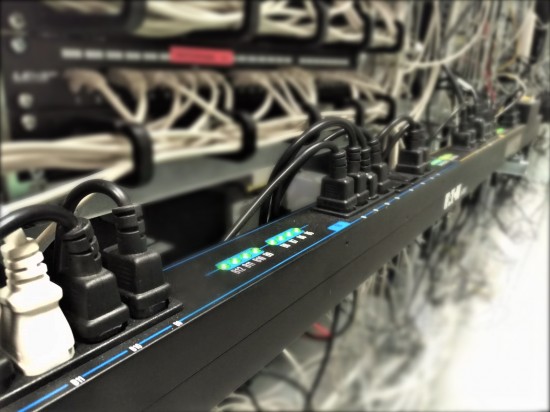

В дата-центре Coolhousing мы ввели в эксплуатацию панели розеток Eaton с дистанционным обслуживанием. Панели розеток ePDU (блоки распределителей внутри стоек) Eaton оборудованы 24 розетками C13. Для каждой розетки в отдельности можно отслеживать потребление, расход, напряжение, подводимую мощность; кроме того, каждой розетке можно направить команду на включение, выключение, повторный пуск или контроль состояния посредством нашей клиентской секции. Поэтому нам нравится называть их интеллектуальными или умными розетками - так как обычная розетка не способна на что-либо подобное.

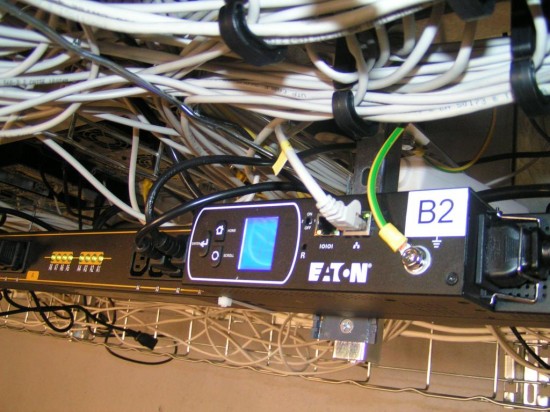

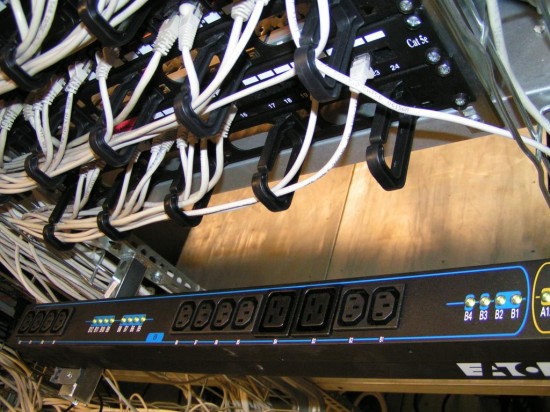

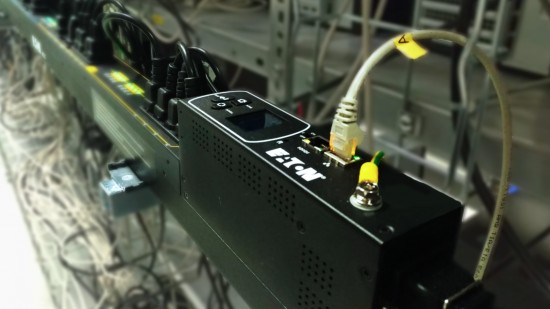

Eaton EMAA11Eaton EMAA11

Присоединение сервера к Умной розетке

Интеллектуальная система розеток оборудована розетками C13. Когда клиент принесет свой сервер в наш дата-центр, он получит место на стеллаже или ячейку, канал восходящей связи с подключаемостью, а главное подводящую линию питания, совместимую с его сервером – или в форме классического ПК разъема питания (C13 ↔ C14), или в форме удлинителя, на конце которого будут три классические ЕВРО-розетки (C13 ↔ 3× EURO).

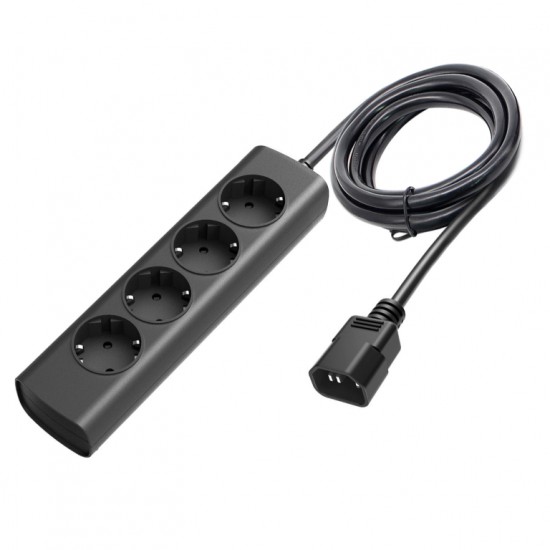

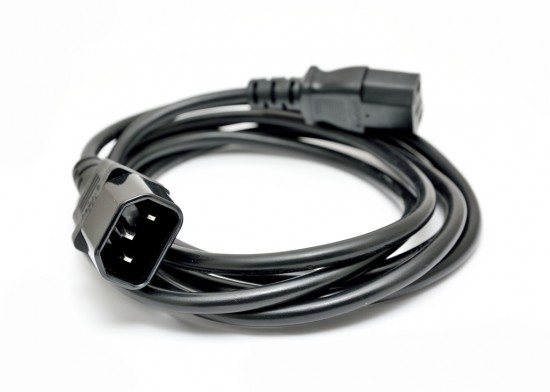

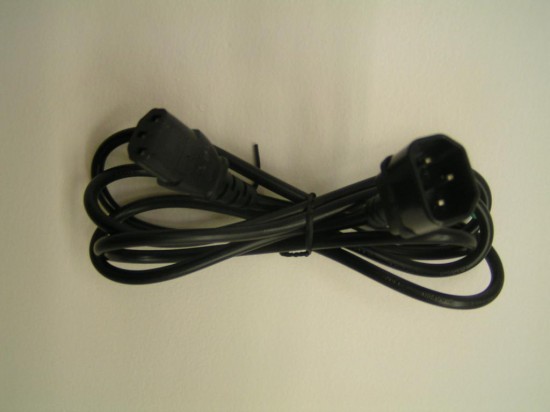

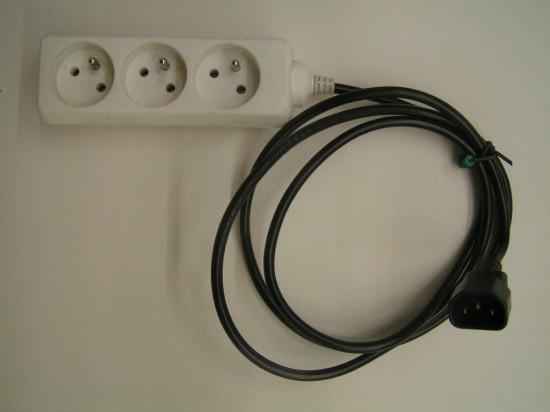

Для присоединения оборудования обычно используют кабели-удлинители, с одной стороны которых находится разъем C13 (вилочная часть), а с другой стороны C14 (розеточная часть), который можно подключить к любому обычному источнику ПК. В случае необходимости мы предоставим клиенту кабель питания, заканчивающийся тремя классическими ЕВРО-розетками (3× розетка типа E)

Управление умной розеткой

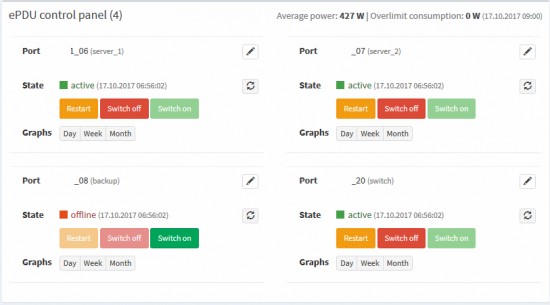

В клиентской секции для каждой услуги, требующей отдельного питания, вы найдете кнопки управления для данной подающей линии. Мы продумали и то, что одна и та же услуга (например, серверная ферма) может иметь более одной линии подвода питания. В таком случае конкретным линиям можно дать названия. Ведь администратору сервера гораздо больше скажет название "Веб-сервер" или "черный сервер", чем например, обозначение B1_14.



Тому или иному серверу можно присвоить его собственное название, что  облегчит вашу ориентацию в тот момент, когда, например, потребуется повторно запустить сервер, и у вас не будет времена на поиски записей о том, куда и какой сервер подключен.Тому или иному серверу можно присвоить его собственное название, что  облегчит вашу ориентацию в тот момент, когда, например, потребуется повторно запустить сервер, и у вас не будет времена на поиски записей о том, куда и какой сервер подключен.

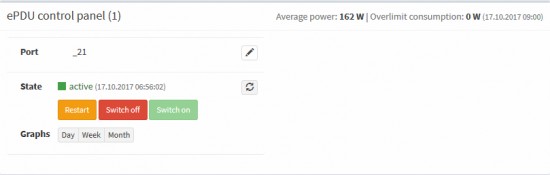

На каждой подводящей линии имеются три кнопки, посредством которых включаются необходимые функции. На одной подводящей линии можно по причинам безопасности активизировать только одну функцию в минуту.


Кнопку "Check" используйте, если хотите проверить состояние вашей подводящей линии. Система проверяет подводящие линии самостоятельно один раз каждые 24 часа и при каждом действии. То есть кнопка "Check" предназначена для тех случаев, когда нам необходимо самим проверить состояние подводящей линии. Зеленый увет обозначает подключенную подводящую линию, красный - отключенную, а желтый - обработку другого требования.


Кнопки "Включить" и "Выключить" выполняют именно те действия, которые отражены в их названиях. Система следит за тем, чтобы включенную розетку можно было только выключить, а выключенную розетку - только включить.


Кнопка "Restart" объединяет в себе функции двух предыдущих кнопок. После нажатия этой кнопки розетка на десять секунд выключится, а после этого снова включится. Вы сможете воспользоваться этой функцией, когда возникнет необходимость перезапуска оборудования на данной розетке. Но будьте внимательны! Если речь идет о сервере, требуется правильная настройка BIOS сервера.


Правильная настройка BIOS

У такого оборудования, как переключатели, маршрутизаторы, наружные диски и прочее нет необходимости заниматься настройкой. Это оборудование после повторного включения, как правило, запускается самостоятельно. Проблема, тем не менее, связана с компьютерами и некоторыми серверами, которые при отсоединении и повторном подсоединении питания (выключения и включения линии подвода электричества) не включаются самостоятельно. Таким серверам необходимо помочь посредством настройки BIOS.

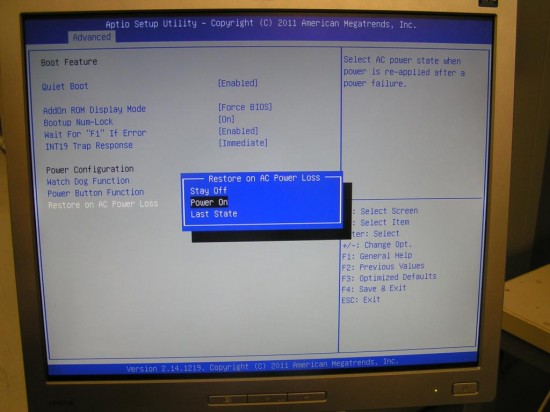

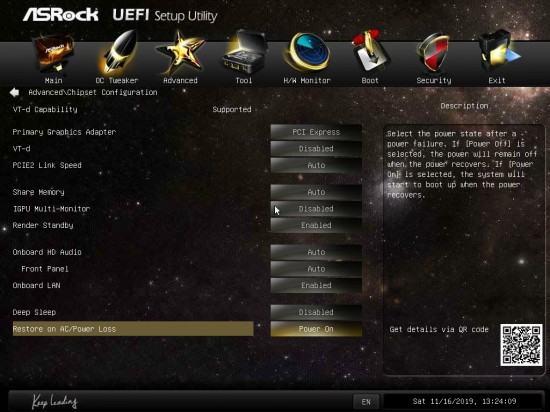

  • В AMI BIOS найдите позицию Restore AC Power Loss и задайте ее на [Power On].

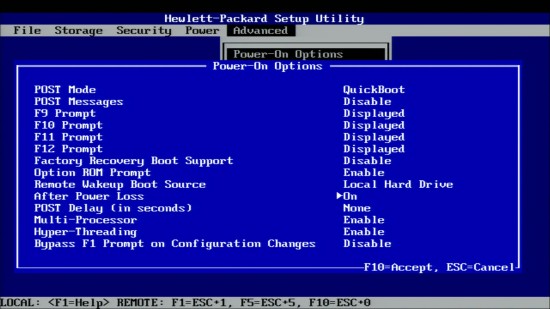

  • В BIOS Hewelett-Packard найдите позицию After Power Loss и задайте ее на [Power On].
  • В BIO Supermicro найдите позицию Power Lost Control Setting и задайте ее на [Last State].

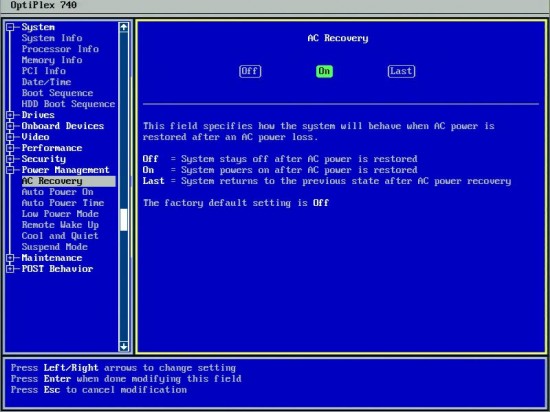

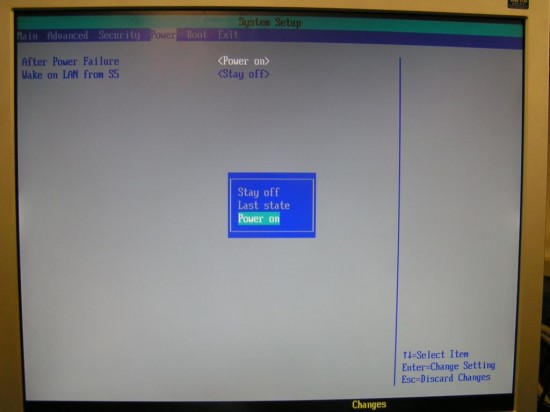

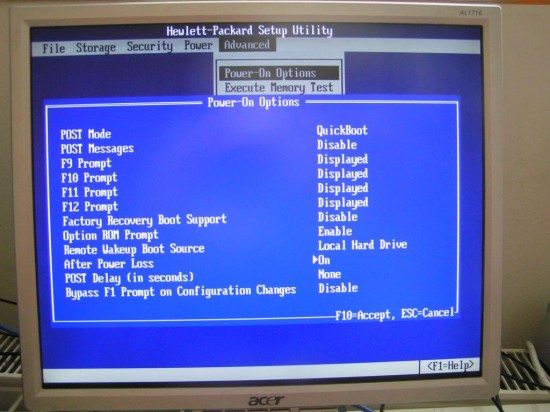

Hewlett-Packard - фотография из biosIntel - фотография из bios

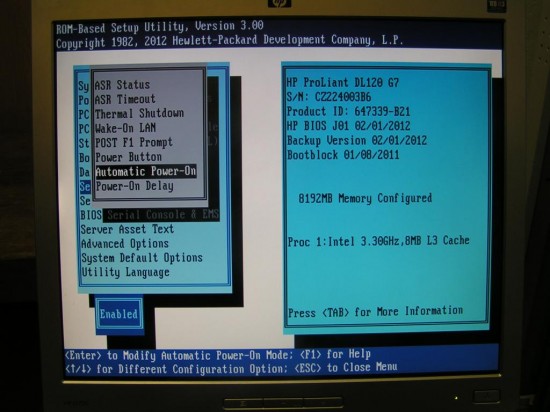

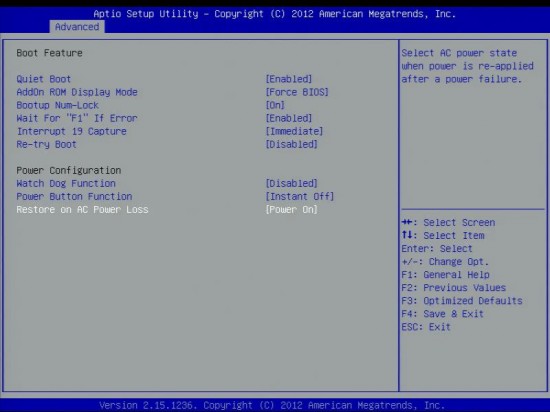

Supermicro - фотография из biosHewlett-Packard server - фотография из bios

Мониторинг потребления посредством умной розетки

За всеми розетками дата-центра ведется непрерывное наблюдение, а на центральный сервер направляются такие значения, как ток, напряжение, расход в кВтч и расход в ваттах. После этого сведения собранные таким образом обрабатывают, а результаты обработки изображают на ControlPanel в форме данных и графиков. Для того, чтобы правильно отнести сервер к той или иной категории, для нас важно среднее реальное потребление за последние 30 дней пользования услугой.

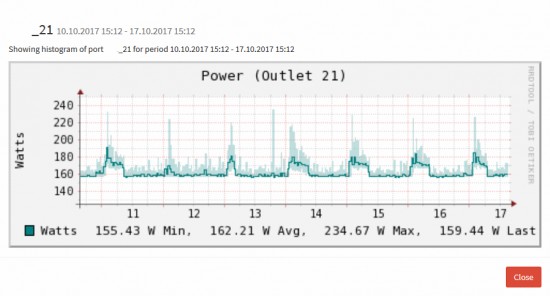

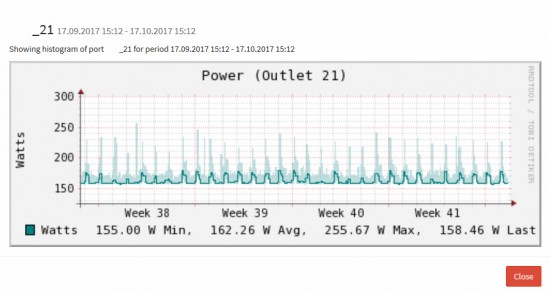

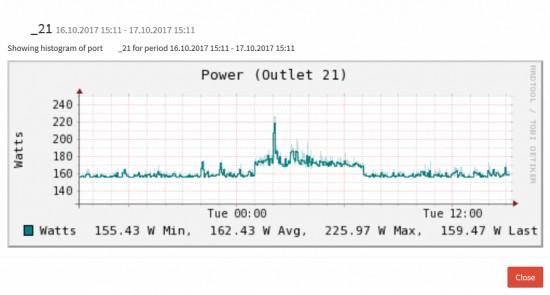

Дневной графикНедельный графикмесячный график
